河道截污工程真空排水（负压排水）方案

背景

截污工程是目前水环境综合治理过程中的一个重要措施，常采用重力流排水方式。但在一些城市老城区由于早期缺乏规划，截污管网铺设不够完善，导致许多污水直排附近河涌。现在河涌治理中，存在很多涌边包管，挂管、架管等情况，随着社会的进步，对以上此类施工措施，要求越来越高，造成重力流施工困难。同时也面临实施过程中由于建筑物过于密集、街道狭窄、建筑物抗工程扰动性差、投资大等原因造成重力流排水方式无法实施，造成截污存在盲区。

针对这种情况，目前国内在不少地区采用了真空负压技术进行截污。真空排水系统与传统重力排水方式相比，该技术具有开挖沟槽窄且浅，施工便捷;管径小、流速快，污泥不易沉积;有爬坡能力、可跨越特殊地形、污水收集率高;密闭无泄漏不污染地表地下水、不易堵塞等优点。真空排水系统在特殊场合有较大的适用优势，从经济费用，环境保护及特殊功能等多方面表现出的诸多优势，可较好地解决重力排水系统存在的问题。

排水方案

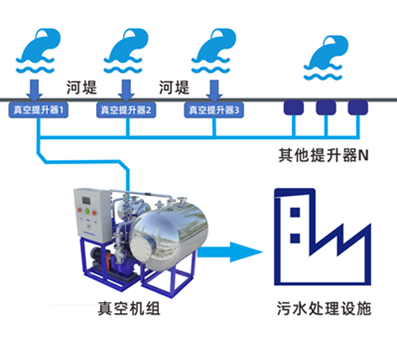

真空排水系统是利用真空收集提升器和真空机组泵站将分散排放点的废污水集中收集进入真空废污水罐内，然后输送至处理站。

具体方法为：在各排放点安装真空收集提升站，废污水利用短距离的重力流进入收集提升站，当液位达到设定值时，真空收集提升站自动启动，将废污水抽吸进入真空管路系统，最后被输送至真空废污水泵站。

真空机组

VACS系列真空机组

真空机组为真空排水系统核心设备，主要用于产生真空以及排污，并完成对各个收集终端的管理和控制，设备采用整体设计，集成度高，安装方便、占地面积小，真空机组所有与故障有关的部件均采用备用机制，真空泵互为备用、污水泵互为备用、采用气控和电极两套液位传感装置，相互弥补，设备稳定、可靠性好。

设备名称：VACS系列真空机组

设备型号：VACS系列

控制方式：PLC自动控制

供电参数: AC380，20KW/H或30KW/H

设备材质：304不锈钢

设备容积：0.6m³、1m³、2m³、3m³、4m³、5m³、10m³

真空泵组：2台,单台最大吸气量80㎥/h，最大真空度-0.098MPa

排污泵组：2台,单台流量：25㎥/h，扬程28m

进口尺寸：Φ100

出口尺寸：Φ100

设备重量：1900KG

备    注：以上参数仅供参考，具体还需根据配置确定

壁挂式真空提升器

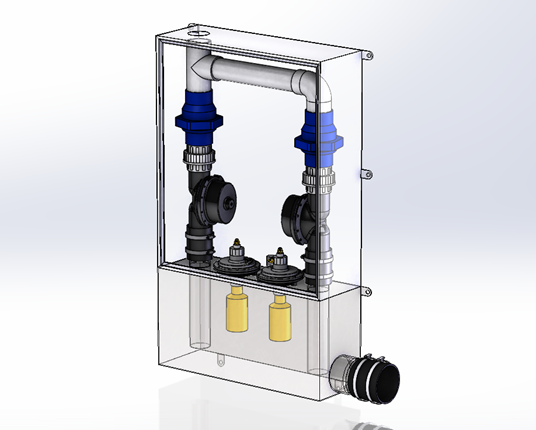

专为河道截污需要设计，采用双管路，双机械阀控制，设备稳定可靠。

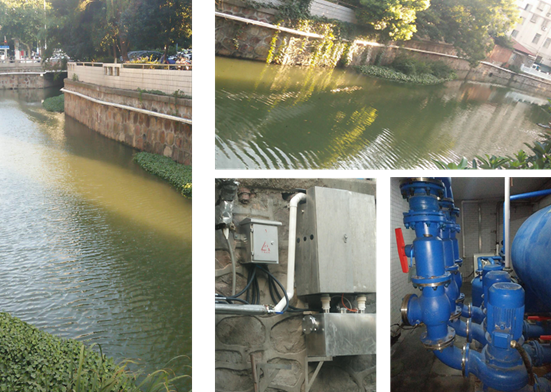

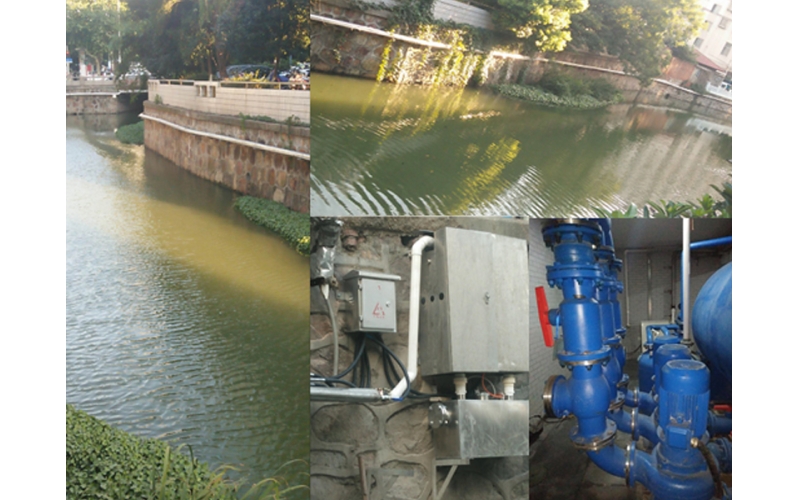

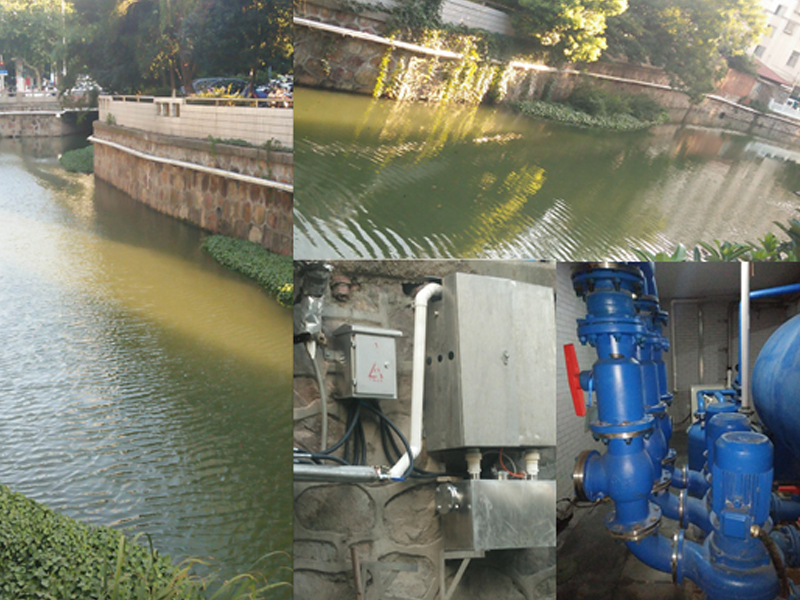

项目照片
